DubbleDrain 4+

Dubbele structuur met geotextiel


Noppenmembraan met een dubbele drainagestructuur, een luchtlaag en een niet-geweven geotextiel

De DubbleDrain 4+is een drainerend geocomposiet dat vervaardigd is uit een HD-PE membraan met een driedimensionale celstructuur met veel lege ruimtes. Het membraan is aan één zijde bedekt met een niet-geweven geotextiel in PP.
Dit geocomposiet heeft een weerstand van meer dan 30 t/m² en is perfect geschikt voor verticale drainage van funderingen, geïsoleerde of niet-geïsoleerde ondergrondse muren, en om elke constructie of installatie te beschermen tegen hydrostatische druk. Het kan ook worden gebruikt voor horizontale drainagetoepassingen onder betonplaten.

Membraan met een dubbele drainage structuur

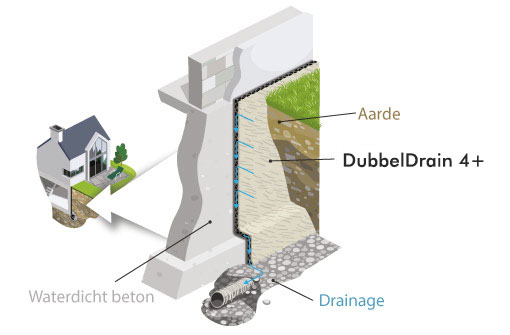

Verticale drainage tegen waterdicht beton

De DubbleDrain 4+ wordt verticaal gebruikt langs waterdicht beton. De gestructureerde zijde zonder geotextiel wordt naar de muur gericht. Het geotextiel is naar de aarde gericht om zo hydrostatische druk tegen de wand te verminderen. Het water wordt via de DubbleDrain 4+ naar een drainagebuis geleid die zich onderaan de ondergrondse muur bevindt.

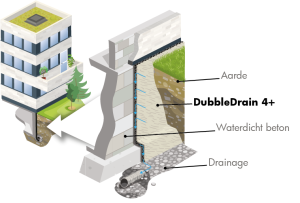

Drainage van keermuren

De DubbleDrain 4+ wordt verticaal tegen een keermuur geplaatst, vangt het water op langs de muur en voert dit af naar de afvoerbuis. Het vermindert de stroming en hydrostatische druk langs de muur.

Noppen membraan met een dubbele drainage structuur

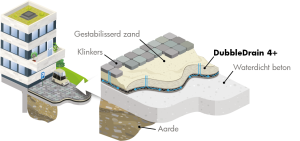

Horizontale drainage op waterdicht beton

De DubbleDrain 4+ mag rechtstreeks met het geotextiel naar boven worden uitgerold op een waterdicht beton. Dit drainagemembraan wordt bedekt met gestabiliseerd zand om vervolgens klinkers of kasseien op te plaatsen. In geval van waterinfiltratie onder de klinkers of doorheen de stabilisé, kan het water worden afgevoerd dankzij de DubbleDrain 4+.

Membraan met een dubbele drainage structuur

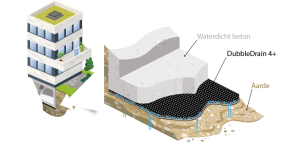

Horizontale drainage onder funderingsdal

Om hydrostatische druk onder een funderingsdal te beperken, mag de DubbleDrain 4+ rechtstreeks met het geotextiel naar beneden worden uitgerold op de aarde. Het funderingsplatform zal vervolgens op het membraan worden geplaatst.


Dubbele structuur met geotextiel

Toepassingen

  • Ondergrondse muren
  • Onder klinkers
  • Onder kasseien
  • Funderingen
  • Terrassen
  • keermuren
  • Diverse werken




Voordelen


  • Zeer economisch
  • Drainage en ventilatie in meerdere richtingen
  • Dubbele structuur, zeer bestendig
  • Dun en licht in gebruik
  • Rot- en wortelbestendig
  • Verticaal of horizontaal gebruik



Kenmerken:

Materiaal:
HD-PE – 400g/m²


Dikte:
± 4 mm (2+2 mm)


Niet-geweven geotextiel:
PP – 100 g/m²


Formaat rollen:
2,2 m x 20 m = 44 m²


Drukweerstand:
≥ 30 t/m²


Debiet capaciteit:
i=1 : 0,5 l/(m.s)

Technische fiche DubbleDrain 4+ Lees het online Download
