DubbleDrain 8.1

Drainage double structure avec un géotextile

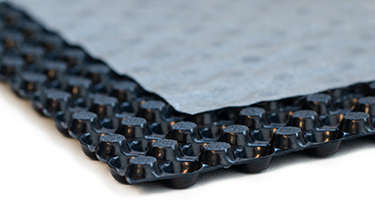

DubbleDrain 8.1 : tapis drainant à excroissances à double surface avec lame d'air et géotextile non tissé

Membrane de drainage à excroissances à double structure avec lame d’air et un géotextile non tissé

DubbleDrain 8.1 est une tapis drainant structuré sur les deux faces faisant une épaisseur de 8 mm. Un géotextile non tissé recouvre une des deux faces. La membrane s’utilise aussi bien en drainage horizontal que vertical.



DubbleDrain 8.1 drainage à double surface avec géotextile

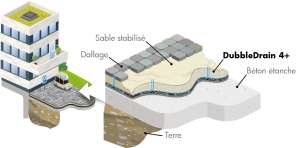

Drainage horizontal sur béton étanche

Dérouler le tapis de drainage à double structure directement sur le béton étanche, géotextile vers le haut. Recouvrer le ensuite  d’un sable stabilisé en vue de la réalisation de pavages ou de dallages. En cas d’infiltration d’eau sous le dallage au travers du stabilisé, elle pourra être évacuée grâce au DubbleDrain.

Drainage horizontal sous dalle de fondation

Pour limiter les pressions hydrostatiques sous une dalle de fondation, dérouler le tapis drainant DubbleDrain 8.1 à même la terre, géotextile vers le bas. Réaliser ensuite le radier sur la membrane.

DubbleDrain 8.1 tapis drainant avec un géotextile pour le drainage vertical des murs enterrés

Drainage vertical pour murs enterrés

Utiliser le DubbleDrain 8.1 verticalement le long d’un béton étanche. Orienter la face structurée sans géotextile vers le mur. Le géotextile se trouvera du côté terre afin de diminuer la pression hydrostatique contre la paroi. Les eaux sont amenées par l’intermédiaire du DubbleDrain 8.1 vers un tuyau de drainage situé au bas du mur enterré.


Drainage double structure avec un géotextile

Applications

  • MURS ENTERRÉS
  • SOUS DALLAGE
  • SOUS PAVAGE
  • TOITURES PLATES
  • TERRASSES



DubbleDrain 8.1 drainage à double surface avec géotextile

Avantages


  • Drainage multidirectionnel
  • Structure tridimensionnelle
  • Mince (8 mm)
  • Diminue la pression hydrostatique
  • Incompressible jusqu’à 25 t/m²
  • Utilisation verticale ou horizontale
  • Haute transmissivité
  • Permet une ventilation des murs enterrés
  • Résistant aux agents chimiques



DubbleDrain 8.1 drainage à double surface avec géotextile
DubbleDrain 8.1 drainage à double surface avec géotextile

Caractéristiques :

Format rouleaux :

2 m x 20 m


Épaisseur :

± 8,5 mm (2 x 4 mm)


Poids :

± 740 g/m²


Matériau :

PE-HD (membrane) et PP (géotextile)


Géotextile non-tissé :

une face (136 g/m²)


Résistance à l’écrasement :

25 t/m²


Capacité de drainage :

± 1,2 l/s/m (à 0% sous 8 cm d’eau)

Fiche technique DubbleDrain 8.1 Lire en ligne Télécharger
